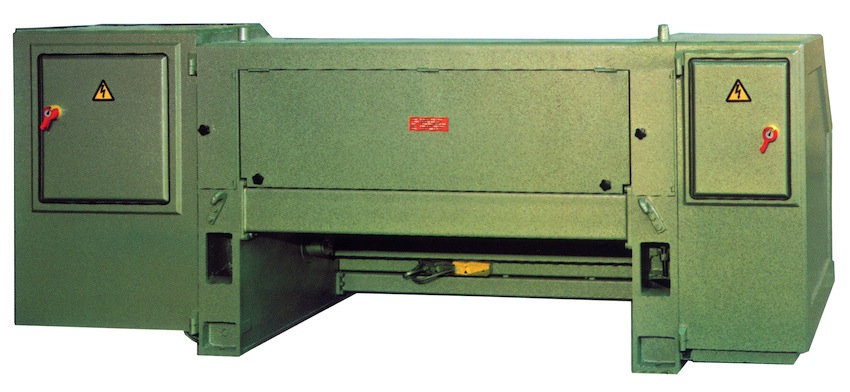

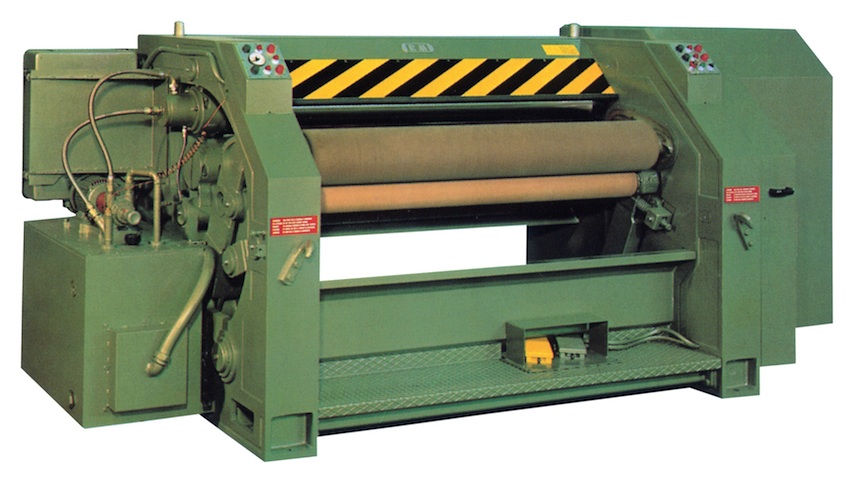

HYDRAULISCHE AUSRECKMASCHINE MIT GEHEIZTER OBERWALZE DURCH EINE MOD.RR.1600 RR.1800 RR.2100 RR.2400

Media

HYDRAULISCHE AUSRECKMASCHINEN MIT GEHEIZTER OBERWALZE DURCH EINE ZENTRALE MIT DIATHERMISCHEM OEL UND EINSTELLBARER TEMPERATUR BIS AUF 170°.

komplett mit Zubehör, elektrische Ausrüstung, 3 Sicherheitseinrichtungen, hydraulische Transportumkehrvorrichtung, aller Elektromotoren.

Technische daten:

  • Aeusserst starke tragende Struktur, bestehend aus Guss-Seitenteilen, die mit Stahltraegern verbunden sind
  • Reckerwalze von grossem Durchmesser aus verguetetem, Stahl, die auf selbstrichtenden Rollenlagern montiert ist
  • Elektronische Auswuchtung der Reckerwalze vor und nach der Recker-montage
  • Recker aus AISI 316 Stahl zwecks einer langen Dauer der Schraege
  • Hydraulische Steuerung zum Oeffnen und Schliessen der Maschine mit einstellbaren Endlaufdaempfern
  • Hydraulisch gesteuerter Transport mit kontinuierlich einstellbarer Geschwindigkeit von 20 bis 34 M/1' (15÷29 M/1' RA 2400)
  • Hydraulische Transportumkehrvorrichtung um die schwersten Haut-teile wiederaufzunehmen, ohne die Maschine fuer eine zweite Einfuehrung zu oeffnen
  • Unabhaengiger Pumpkreis fuer die hydraulischen Druckzylinder der oberen Walze, um einen vollkommenen bestaendigen Arbeitsdruck, unabhaengig von den Maschinenbewegungen, zu garantieren
  • Dezimaleistellung der Dicke mit Ablesung des vorbestimmten Wertes
  • Steuerelemente zum Oeffnen und Schliessen, innerhalb der Seiten-teile angebracht, in wassergeschuetzter Position und auf Waelz-lagern rotierend
  • Oeffnen-und Schliesspedal mit empfindlicher Wirkung sowie mit festen Stellungen
  • Schrank-Sicherheitsvorrichtung wirkend auf die ganze Maschinenbreite
  • Zweite Schutzeinrichtung in Form einer infrarot-Lichtschranke;
  • Versenkbare Schutzhaube der Reckerwalze zum Schutz der Hande vor versehentlichem kontakt;
  • Elektrische Apparatur in abgedichtem Schrank eingebaut, mit Hilfsspannung von 24 V gemaess den internationalen Sicherheits-vorschritten.



Arbeitsbreite mm 1600
Kraft des Hauptmotors HP(Kw) 15 (11)
Pumpenmotorleistung HP(Kw) 12,5 (9,2)
Leistung der Heizungszentrale HP(Kw) 25 (18,5)
Raumbedarf mm 1400x3750
Nettogewicht Kg 4500
Bruttogewicht mit Seeverpackung Kg 5150
Volumen mit Seeverpackung m3 (mm) 13,5 (1750x4050xH1900)
Arbeitsbreite mm 1800
Kraft des Hauptmotors HP(Kw) 20 (15)
Pumpenmotorleistung HP(Kw) 12,5 (9,2)
Leistung der Heizungszentrale HP(Kw) 25 (18,5)
Raumbedarf mm 1400x3950
Nettogewicht Kg 4850
Bruttogewicht mit Seeverpackung Kg 5550
Volumen mit Seeverpackung m3 (mm) 14,1 (1750x4250xH1900)
Arbeitsbreite mm 2100
Kraft des Hauptmotors HP(Kw) 20 (15)
Pumpenmotorleistung HP(Kw) 12,5 (9,2)
Leistung der Heizungszentrale HP(Kw) 25 (18,5)
Raumbedarf mm 1400x4250
Nettogewicht Kg 5200
Bruttogewicht mit Seeverpackung Kg 5950
Volumen mit Seeverpackung m3 (mm) 15,1 (1750x4550xH1900)
Arbeitsbreite mm 2400
Kraft des Hauptmotors HP(Kw) 25 (18,5)
Pumpenmotorleistung HP(Kw) 15 (11)
Leistung der Heizungszentrale HP(Kw) 25 (18,5)
Raumbedarf mm 1400x4670
Nettogewicht Kg 5700
Bruttogewicht mit Seeverpackung Kg 6550
Volumen mit Seeverpackung m3 (mm) 16,5 (1750x4970xH1900)
