MACCHINA A SCARNARE IDRAULICA MOD.E.1500 E.1800 E.2100 E.2400

Video

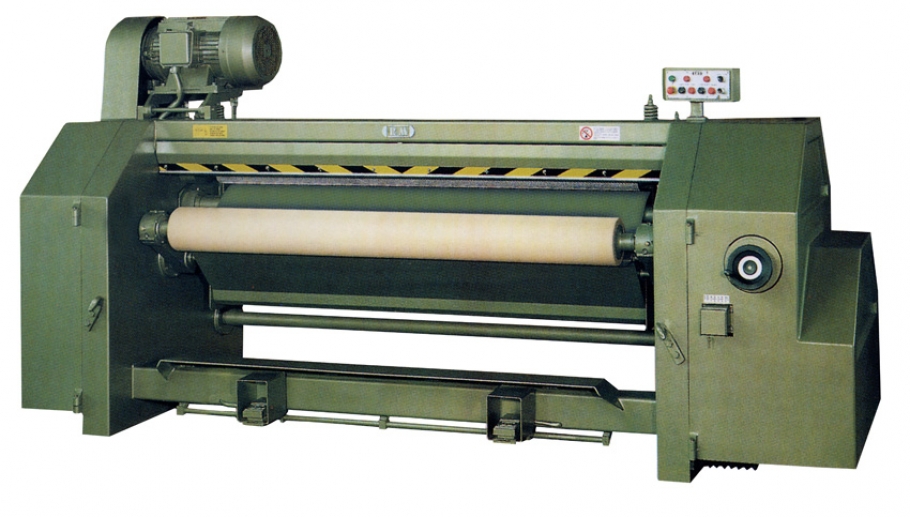

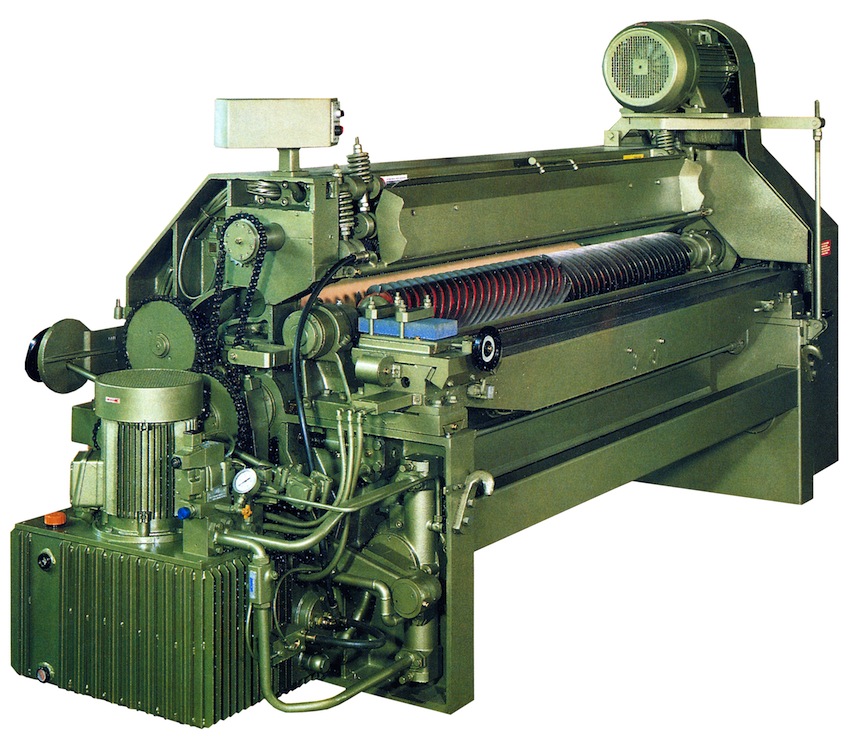

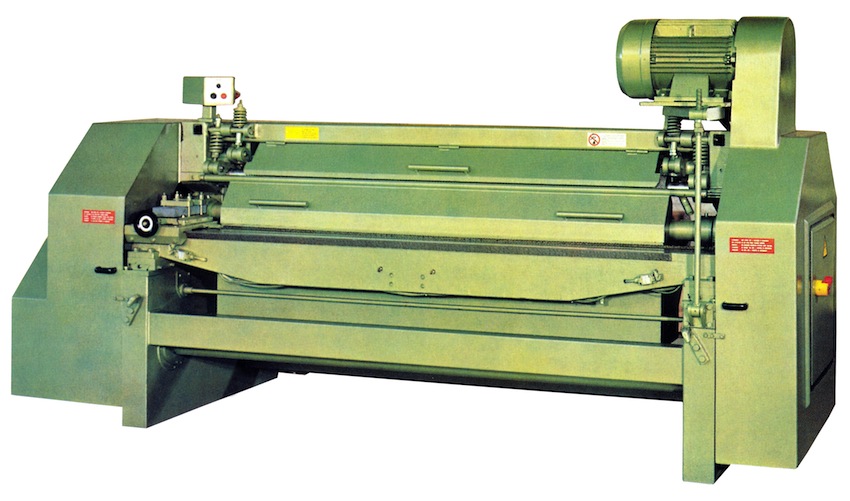

MACCHINE A SCARNARE IDRAULICHE

complete di accessori, apparecchiatura elettrica, 2 cilindri trasportatori, 3 dispositivi di sicurezza, di tutti i motori elettrici.

Caratteristiche:

  • Struttura portante molto robusta costituita da fiancate in ghisa fusa collegate da travi in acciaio.
  • Cilindro a lame di grande diametro in acciaio di qualità trattato montato su supporti a cuscinetti conici registrabili.
  • Equilibratura elettronica del cilindro a lame prima e dopo il montaggio delle lame.

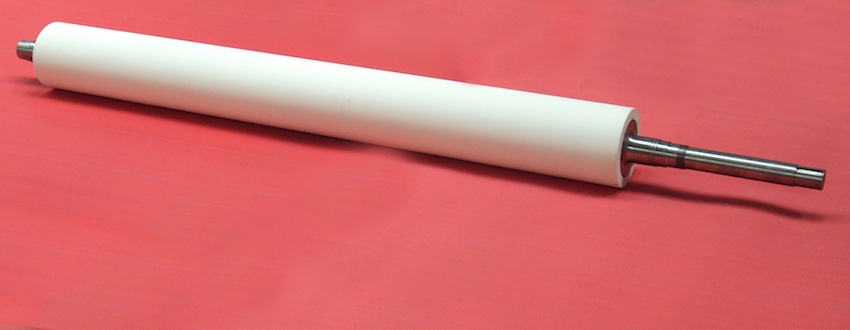

  • Cilindro d'appoggio rivestito in gomma antiolio nella durezza richiesta dal cliente sia per scarnatura in trippa che in pelo.

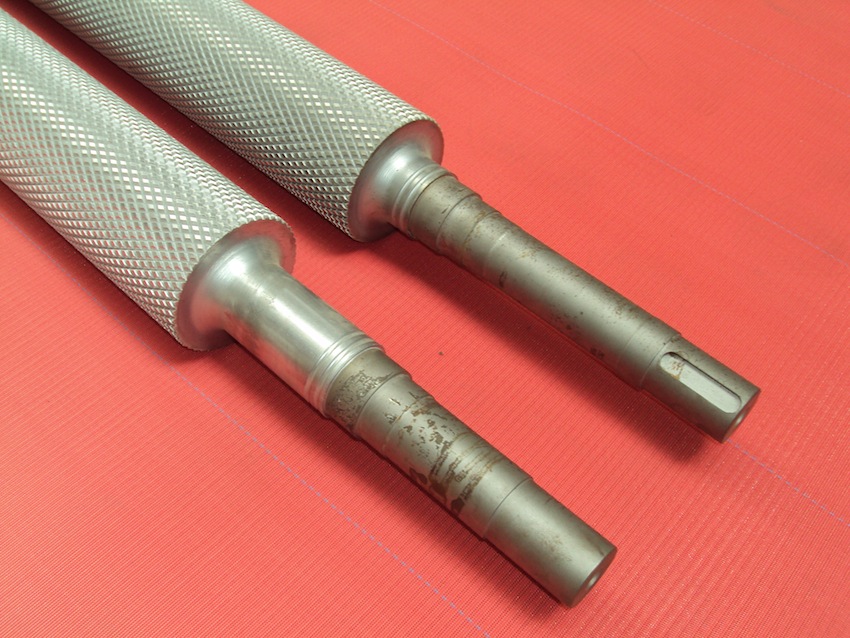

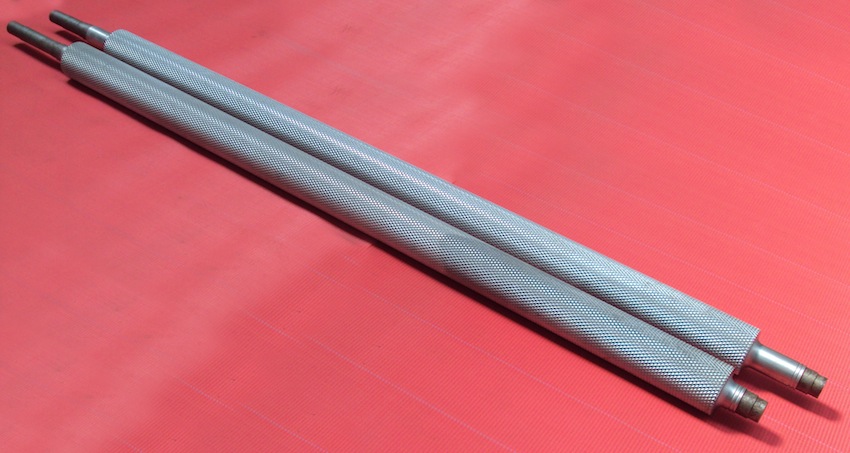

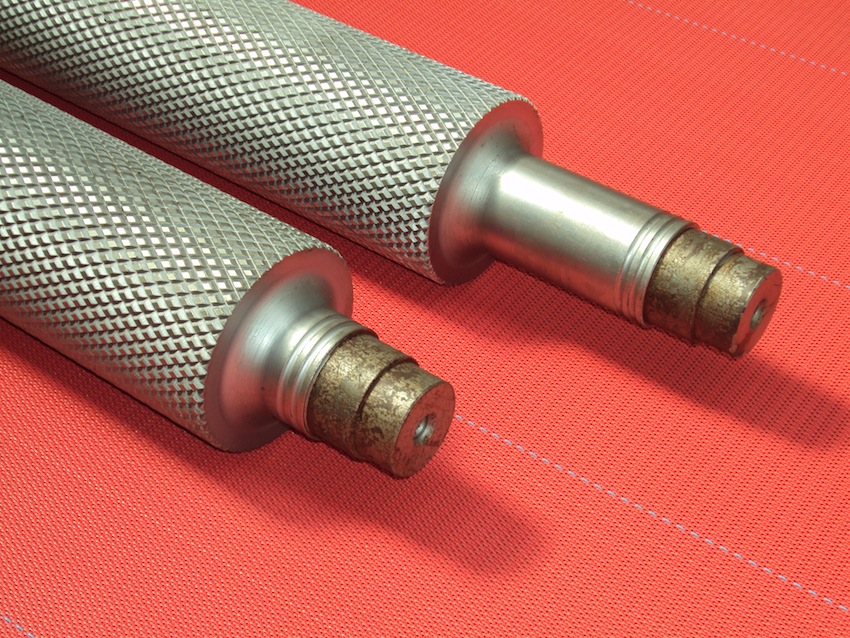

  • Cilindri trasportatori in acciaio di qualità a doppia solcatura incrociata e cromati.
  • Trasporto a comando idraulico con velocità regolabile in continuo da 30 a 50 m/1'.
  • Comando di traslazione idraulico a velocità variabile del carro affilatore.
  • Comando idraulico di apertura e chiusura della macchina con ammortizzatori di fine corsa regolabili.
  • Pedali di apertura e chiusura impostabili sia ad azione sensitiva che a posizioni stabili.
  • Nelle dimensioni 2100 e 2400 selezione del doppio pedale di apertura chiusura per uno o due operatori.
  • Regolazione decimale dello spessore.
  • Trave porta carro affilatore in ghisa fusa, a guide prismatiche raschiettate, direttamente collegata al cilindro a lame in modo da seguirne tutti gli spostamenti di regolazione spessore e non variare la posizione della mola rispetto alle lame.
  • Organi di comando dell'apertura e chiusura posti all'esterno della macchina in posizione protetta dall'acqua e ruotanti su cuscinetti a rotolamento.
  • Alimentazione automatica dell'acqua alla zona di lavoro solo a macchina chiusa.
  • Dispositivo di sicurezza a barriera sensibile su tutto il fronte della macchina.
  • Secondo dispositivo di sicurezza a raggi infrarossi.
  • Carter a scomparsa del cilindro a lame per eliminare il rischio di contatto accidentale con le mani.
  • Apparecchiatura elettrica incorporata in armadio stagno con tensione degli ausiliari di 24 Volts conforme alle norme internazionali di sicurezza.





Larghezza utile mm 1500
Potenza motore principale HP(Kw) 20÷25 (15÷18,5)
Potenza motore pompa HP(Kw) 7,5 (5,5)
Ingombro in pianta mm 1350x3250
Peso netto Kg 3400
Peso lordo con imballo marittimo Kg 3900
Volume con imballo marittimo m3 (mm) 12,6 (1600x3550xH2220)
Larghezza utile mm 1800
Potenza motore principale HP(Kw) 20÷25 (15÷18,5)
Potenza motore pompa HP(Kw) 7,5 (5,5)
Ingombro in pianta mm 1350x3550
Peso netto Kg 3600
Peso lordo con imballo marittimo Kg 4200
Volume con imballo marittimo m3 (mm) 13,7 (1600x3850xH2220)
Larghezza utile mm 2100
Potenza motore principale HP(Kw) 25÷30 (18,5÷22)
Potenza motore pompa HP(Kw) 7,5 (5,5)
Ingombro in pianta mm 1350x3850
Peso netto Kg 4000
Peso lordo con imballo marittimo Kg 4700
Volume con imballo marittimo m3 (mm) 14,7 (1600x4150xH2220)
Larghezza utile mm 2400
Potenza motore principale HP(Kw) 40 (30)
Potenza motore pompa HP(Kw) 10 (7,5)
Ingombro in pianta mm 1350x4150
Peso netto Kg 4400
Peso lordo con imballo marittimo Kg 5200
Volume con imballo marittimo m3 (mm) 15,8 (1600x4450xH2220)
