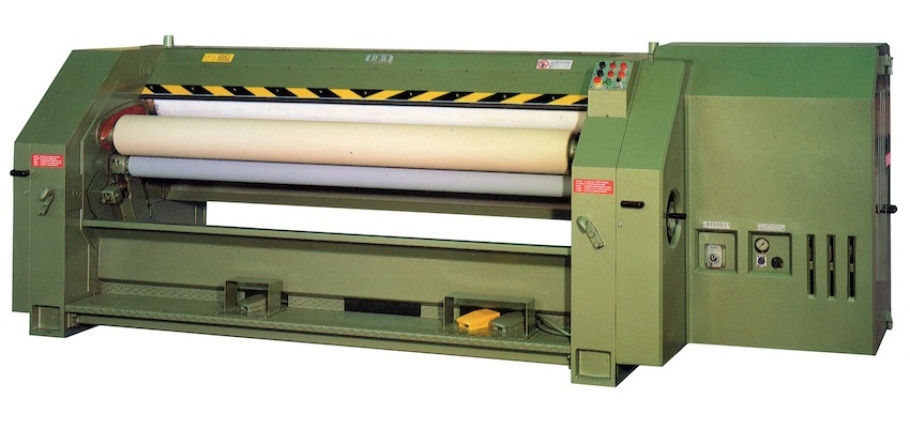

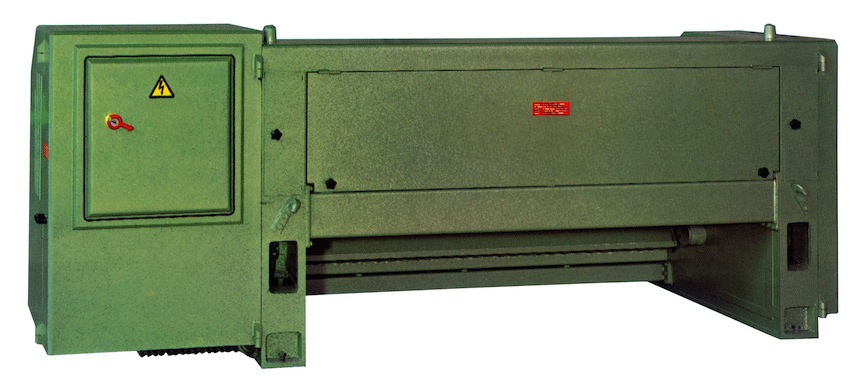

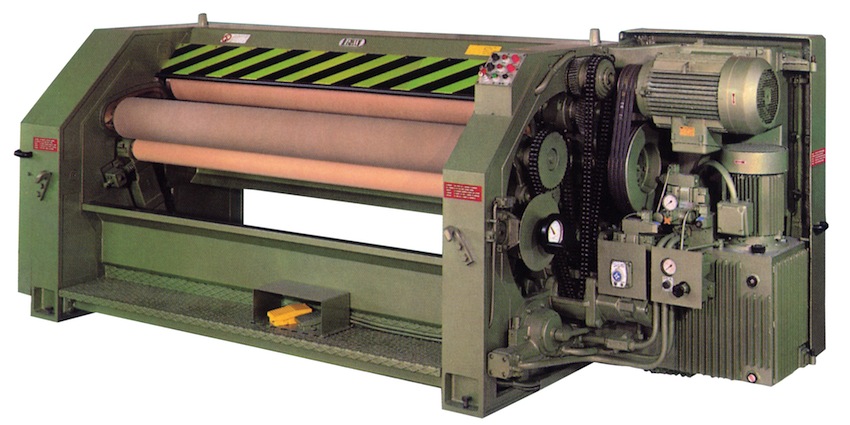

HYDRAULISCHE AUSRECK-UND ABWELKMASCHINE MOD.RA.1600 RA.1800 RA.2100 RA.2400

Media

HYDRAULISCHE AUSRECK-UND ABWELKMASCHINEN MIT BEZUNG DER OBEREN WALZE DURCH EINE SCHWANKENDE FILZMUFFE; EINSTELLBARER ABWELKDRUCK BIS 7,000 KG. (10.000 KG. RA 2400)

komplett mit Zubehör, elektrische Ausrüstung, 3 Sicherheitseinrichtungen, hydraulische Transportumkehrvorrichtung, aller Elektromotoren.

Technische daten:

  • Aeusserst starke tragende Struktur, bestehend aus Guss-Seitenteilen, die mit Stahltraegern verbunden sind
  • Reckerwalze von grossem Durchmesser aus verguetetem, Stahl, die auf selbstrichtenden Rollenlagern montiert ist
  • Elektronische Auswuchtung der Reckerwalze vor und nach der Recker-montage
  • Recker aus AISI 316 Stahl zwecks einer langen Dauer der Schraege
  • Hydraulische Steuerung zum Oeffnen und Schliessen der Maschine mit einstellbaren Endlaufdaempfern
  • Hydraulisch gesteuerter Transport mit kontinuierlich einstellbarer Geschwindigkeit von 20 bis 34 M/1' (15÷29 M/1' RA 2400)
  • Hydraulische Transportumkehrvorrichtung um die schwersten Haut-teile wiederaufzunehmen, ohne die Maschine fuer eine zweite Einfuehrung zu oeffnen
  • Unabhaengiger Pumpkreis fuer die hydraulischen Druckzylinder der oberen Walze, um einen vollkommenen bestaendigen Arbeitsdruck, unabhaengig von den Maschinenbewegungen, zu garantieren
  • Dezimaleistellung der Dicke mit Ablesung des vorbestimmten Wertes
  • Steuerelemente zum Oeffnen und Schliessen, innerhalb der Seiten-teile angebracht, in wassergeschuetzter Position und auf Waelz-lagern rotierend
  • Oeffnen-und Schliesspedal mit empfindlicher Wirkung sowie mit festen Stellungen
  • Schrank-Sicherheitsvorrichtung wirkend auf die ganze Maschinenbreite
  • Zweite Schutzeinrichtung in Form einer infrarot-Lichtschranke;
  • Versenkbare Schutzhaube der Reckerwalze zum Schutz der Hande vor versehentlichem kontakt;
  • Elektrische Apparatur in abgedichtem Schrank eingebaut, mit Hilfsspannung von 24 V gemaess den internationalen Sicherheits-vorschritten.



Arbeitsbreite mm 1600
Kraft des Hauptmotors HP(Kw) 15 (11)
Pumpenmotorleistung HP(Kw) 12,5 (9,2)
Raumbedarf mm 1400x3300
Nettogewicht Kg 4300
Bruttogewicht mit Seeverpackung Kg 4900
Volumen mit Seeverpackung m3 (mm) 12 (1750x3600xH1900)
Arbeitsbreite mm 1800
Kraft des Hauptmotors HP(Kw) 20 (15)
Pumpenmotorleistung HP(Kw) 12,5 (9,2)
Raumbedarf mm 1400x3500
Nettogewicht Kg 4650
Bruttogewicht mit Seeverpackung Kg 5300
Volumen mit Seeverpackung m3 (mm) 12,6 (1750x3800xH1900)



Arbeitsbreite mm 2100
Kraft des Hauptmotors HP(Kw) 20 (15)
Pumpenmotorleistung HP(Kw) 12,5 (9,2)
Raumbedarf mm 1400x3800
Nettogewicht Kg 5000
Bruttogewicht mit Seeverpackung Kg 5700
Volumen mit Seeverpackung m3 (mm) 13,6 (1750x4100xH1900)



Arbeitsbreite mm 2400
Kraft des Hauptmotors HP(Kw) 25 (18,5)
Pumpenmotorleistung HP(Kw) 15 (11)
Raumbedarf mm 1400x4220
Nettogewicht Kg 5500
Bruttogewicht mit Seeverpackung Kg 6300
Volumen mit Seeverpackung m3 (mm) 15 (1750x4520xH1900)
